Hochleistungsanwendungen: SHP-10K mit 10 kW und 3-Phasen-Anschluss

Technologien wie Wasserstofferzeugung, Ladetechnik, UV-Härtung, Trocknungsanlagen und Galvanik entwickeln sich stetig weiter. Für diese Anwendungen ist eine zuverlässige und stabile Stromversorgung unerlässlich.

FORTEC Power bietet eine breite Palette an Hochleistungsnetzteilen. Je nach Bedarf können Anwender zwischen Netzteilen mit einphasigem oder dreiphasigem AC-Eingang wählen. Für sehr hohe Leistungen sind Netzteile mit Dreiphasen-Anschluss, wie die SHP-10K-Serie von MEAN WELL, ideal.

Dreiphasennetzteile gibt es mit Vierleiter- und Dreileiter-Anschluss. In der Industrie ist der Dreileiter-Anschluss üblich. Abb. 1 und Abb. 2 zeigen den Anschluss eines dreiphasigen Netzteils mit Dreileiteranschluss (ohne Nullleiteranschluss) der Serie SHP-10K.

Die SHP-10K-Netzteile sind 3-Phasennetzteile mit einer Eingangsspannung von 340 bis 530 V AC und benötigen keinen separaten Nullleiter. Sie sind mit DC-Ausgangsspannungen von 55 V, 115 V, 230 V und 380 V erhältlich. Dank der Active-Current-Sharing-Funktion können bis zu 4 Geräte parallel betrieben werden, wodurch ein leistungsstarkes und kompaktes Stromversorgungssystem mit bis zu 40 kW entsteht.

Die Ausgangsspannung und der Ausgangsstrom lassen sich über die PV/PC-Funktion analog regeln. Verschiedene integrierte Überwachungssignale wie Übertemperaturalarm, AC-OK, Lüfterausfallalarm und DC-OK ermöglichen eine schnelle Kontrolle und sichere Integration in bestehende Systeme. Dank des vollständig digitalen Designs können Regelung und Überwachung auch über CANBus (optional PMBus, RS-485 Protokoll oder MODBus) erfolgen. Dies ermöglicht eine kontinuierliche Regelung und Überwachung in Echtzeit in modernen IIoT-Anwendungen.

Es gibt zwei Kühlmethoden: Lüfterkühlung und Flüssigkeitskühlung. Benutzer können die Standard-Kühlplatte PGG1WHS-684 auswählen oder eine eigene Kühlplatte entwerfen. Die SHP-10K-Serie bietet zudem Funktionen wie Programmierung von Ausgangsspannung und -strom, Parallelbetrieb bis 40 kW, EIN-/AUS-Fernsteuerung, AUX-Ausgang und Kommunikationsprotokolle wie CANBus, PMBus oder MODBus.

Die UV-Trocknung, auch als UV-Härtung bekannt, nutzt den Energiegehalt von UV-Licht im Wellenlängenbereich von 200 bis 480 nm. Farben und Lacke werden in Sekundenbruchteilen getrocknet, ohne Verluste in der Schichtdicke. Das Hochspannungsausgangsmodell SHP-10K eignet sich ideal für die Stromversorgung von Hochvolt-LED-Treibermodulen für UV-Härtungs- und Trocknungsanlagen.

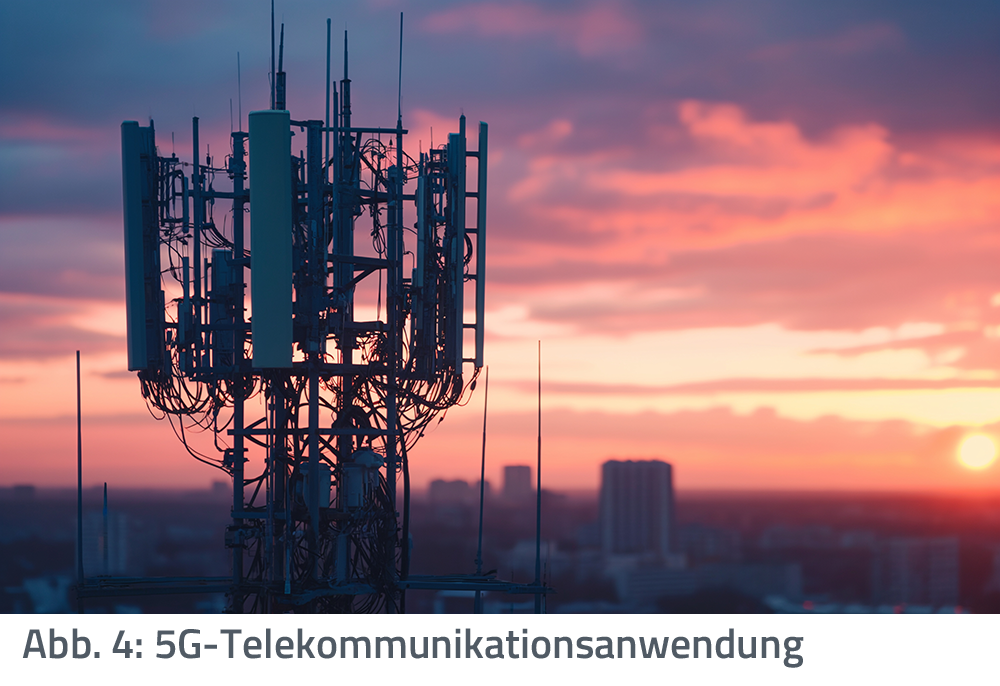

Mit der fortschreitenden Digitalisierung gewinnt das 5G-Netz immer mehr an Bedeutung. Ohne 5G-Ausbau sind IoT-Anwendungen wie Home- und Office-Automatisierung, Smart Meter, Smart Grid, Gesundheitswesen, Tracking-Systeme, autonomes Fahren und Industrie 4.0 nicht realisierbar. Für einen Leistungsbedarf von 10 kW oder mehr bietet FORTEC Power die SHP-10K-Serie von Mean Well an.

Akkus sind eine der am leichtesten zugänglichen Energiespeicherlösungen und haben in den letzten Jahren an Popularität gewonnen. Sie werden in Unterhaltungselektronik, mobilen Werkzeugen, USV-Systemen, Elektrofahrzeugen und bei der Speicherung erneuerbarer Energien eingesetzt. Intelligente Netzteile wie die SHP-10K-Serie werden heute in Ladestationen für Akkus verwendet.

Nähere Information zu dem Einsatz intelligenter Netzteile in modernen Ladegeräten finden Sie in unserem Video zum Thema.

Die SHP-10K-Serie von Mean Well ist eine leistungsstarke und zuverlässige Stromversorgungslösung für Hochleistungsanwendungen wie UV-Trocknung, 5G-Kommunikation und Ladegeräte für Akkus. Mit verschiedenen integrierten Überwachungssignalen, Kühlmethoden und Kommunikationsprotokollen bietet die SHP-10K-Serie hohe Flexibilität und Anpassungsfähigkeit an die Anforderungen der Benutzer.
